■ 噴淋室加濕器概述
噴淋室是一種常用的直接接觸式熱濕交換設備，將潔凈水經大流量水泵的增壓，由管路輸送到專用噴嘴，并從噴嘴特制的微孔中高速旋轉噴出，形成高密度水霧粒子，與流動的空氣進行熱濕交換，實現對空氣的熱濕處理。
噴淋室可以對空氣進行各種熱濕處理，如對空氣進行制冷、減濕、加濕、增溫等。但由于表面式熱濕交換設備的優勢和廣泛使用，所以目前常用的噴淋室主要以對空氣進行加濕和洗塵處理為主。
噴淋室有較好的空氣凈化能力，高密度的水與空氣直接充分接觸，可有效溶解空氣中有害的可溶性氣體（如H2S、SO2等）和大部分的粉塵、纖塵，大大降低空氣的含塵量和有害氣體的含量，提高了空氣的潔凈度，達到某些工藝環境對空氣品質的要求。所以噴淋室時常也被稱作洗噴淋室，即Airwasher。
■ 噴淋室的結構和工作過程
噴淋室的結構如右圖所示，其主要安裝于新風空調箱或組合式空調箱中使用。主要由循環水箱、增壓循環水泵、前均風板、后擋水板、噴嘴陣列、管路系統和控制系統組成。

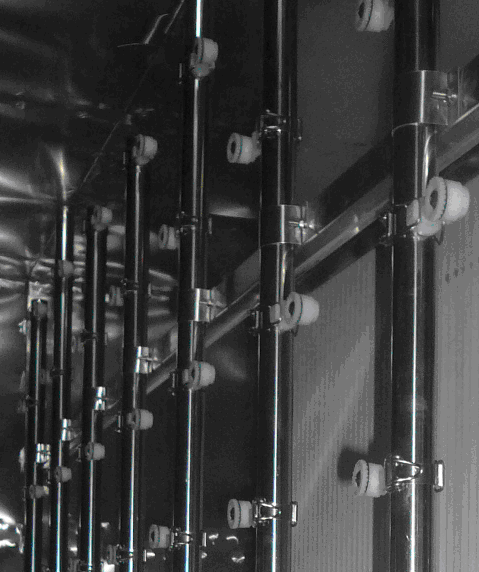

需處理的空氣經前均風板進入噴淋室，前均風板不僅可以擋住可能飛濺出來的水滴，而且能使進入噴淋室的空氣均勻。進入噴淋室的空氣，與噴嘴噴出來的水滴充分接觸，進行熱濕交換，然后經后擋水板流出。后擋水板使空氣中的水滴分離出來，以減少空氣帶走的水量（過水量）。噴嘴安裝在專門的排管上，通常設置1～3排噴嘴。根據其噴淋方向與空氣流動方向的相同與否分為順噴、逆噴和對噴。噴嘴噴出的大部分水霧和被后擋水板截留的大顆水珠最后落入噴淋室底部循環水箱，通過水泵循環噴淋使用。
1、 均風板 2、噴嘴與排管 3、擋水板 4、循環水箱 5、水泵 6、供水管線 7、水箱進水口
8、 水泵進水口 9、溢水口 10、排水口 11、檢修門 12、空調箱 13、觀察窗
■ 噴淋室應用領域
由于表面式熱濕交換設備的優勢和廣泛應用，目前噴淋室主要用于工藝性加濕和洗塵。
應用領域：電子廠、半導體晶元廠、光電廠、紡織廠、化纖廠、汽車噴涂車間、卷煙廠、石化廠、實驗室、無塵室等
■ 奧特思普噴淋系統型號
SWL 20 -- W×H×T-- N - M -W/L
(奧特思普噴淋系統) （總風量萬m3/h）(噴淋室尺寸) （噴嘴排數）（噴嘴數）（臥/立式）
■ 噴淋室的安裝

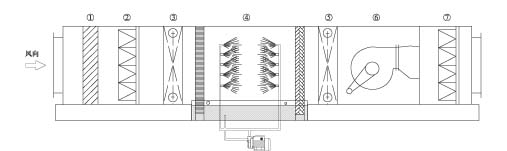

噴淋室在空調箱中的安裝位置如下圖所示：
1初效過濾器 2中效過濾器 3預熱盤管 4噴淋室 5再熱盤管 6風機 7中高效過濾器
■ 噴淋室使用條件
|
環境溫濕度 |
4-45℃≤90%RH |
|
噴淋室內進風溫度 |
18-80℃ |
|
給水水質 |
潔凈自來水、軟化水、RO/DI水 |
|
給水壓力和溫度 |
0.1-0.5MPa，4-45℃ |
|
進風風速 |
0.5-3.8m/s |
|
加濕段長 |
1600-2600mm |
|
電源 |
三相交流380V，50Hz， |
|
